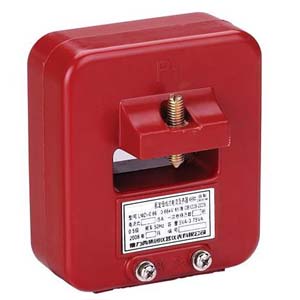

產品名稱：LMZ1-0.66電流互感器

型號：LMZ1-0.66

品牌：上海互凌

座機：021-31263351

企業QQ：919107474

溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。

訂貨方案：

1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等

2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。

3、互感器使用在特殊環境條件時，應在訂貨時詳細說明。

4、需要其它或超出附件、備件時應提出種類和數量。

產品詳情

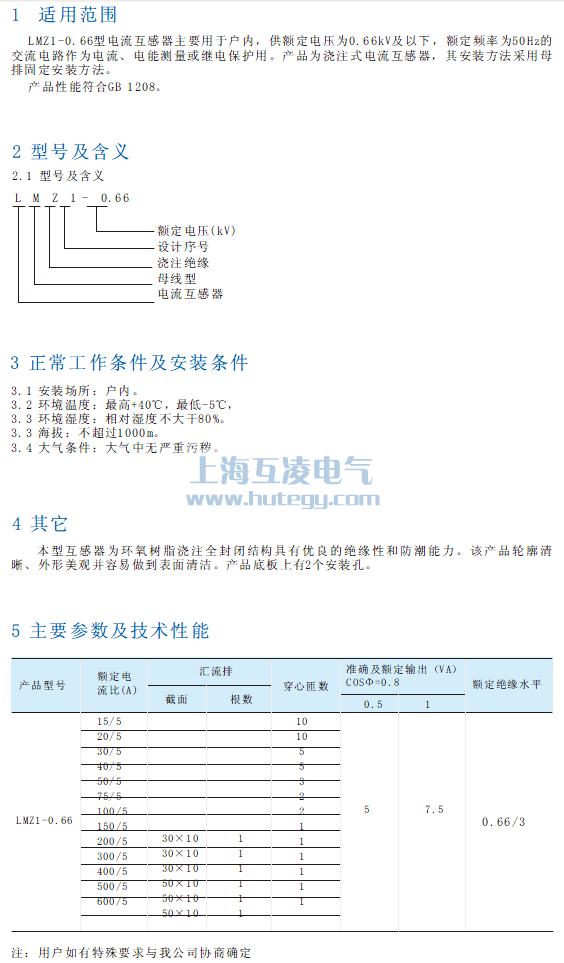

LMZ1-0.66電流互感器概述

主要用于戶內，供額定電壓為0.66kV及以下，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用，產品為澆注式電流互感器，其安裝方法采用母排固定安裝方法。特征互感器為澆注絕緣母線式，鐵心上繞有二次繞組，下部有底座，供固定安裝之用

LMZ1-0.66電流互感器適用安裝

1、不能安裝在海拔高于1000米的；安裝地點要保持平直不要有劇烈振動及顛簸，安裝傾斜不要相差5度;
2、不能安裝在有爆炸及易燃的危險介質中，;最高溫度不要超過45最低不要低于零下5攝氏度;
3、最高溫度為+40。C時，空氣的相對濕度不超過50%; 在較低的溫度下可以允許有較高的相對濕度，最高不超過80%;
4、安裝爆炸及易燃的危險介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃(包括導電塵埃);
5、安裝地點不受陽光直接輻射，無雨雪侵襲及嚴重霉菌存在。

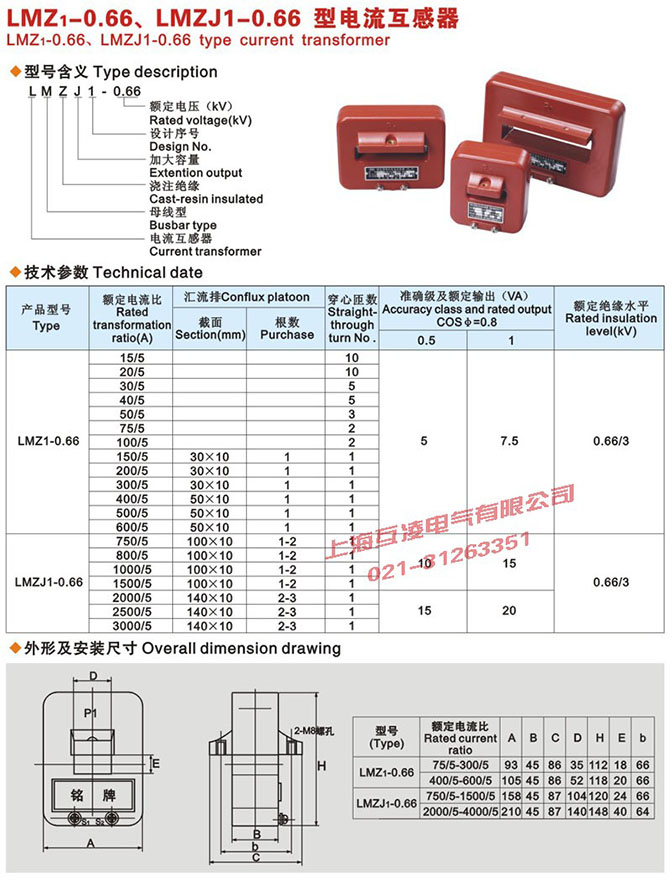

LMZ1-0.66電流互感器參數表

產品型號	額定電流比	匯流排		準確級及額定輸出(VA)		穿心匝數	額定絕緣水平
產品型號	額定電流比	截面	根數	0.5	1	穿心匝數	額定絕緣水平
LMZ-0.66	15/5	10X10	/	5	7.5	10	0.66/3
	20/5	/	/			10
	30/5	/	/			5
	40/5	/	/			5
	50/5	/	/			/
	75/5	/	/			3
	100/5	/	/			2
	150/5	30X10	1			2
	200/5	30X10	1			1
	300/5	30X10	1			1
	400/5	30X10	1			1
	500/5	30X10	1			1
	600/5	30X10	1			1
LMZJ1-0.66	750/5	100X10	1-2	10	15	1	0.66/3

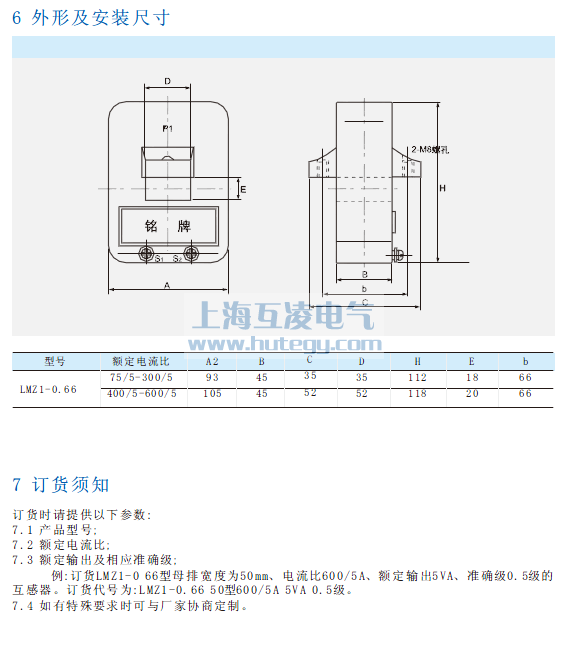

圖紙及接線圖

產品名稱：
LMZ1-0.66電流互感器

型號：
LMZ1-0.66

本公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的專業化企業，是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
